以下是Littelfuse应用工程师在长期与客户合作中积累的一些TVS选型问题，通过潜心梳理汇总的相关经验，呈现如下，以飨读者，快来看看吧！
首先，在TVS选型前需要先确定一些条件。这一步其实很重要，因为这些条件如果无法确定或者不够准确，那么TVS选型的结果是会大打折扣的。正所谓，工欲善其事，必先利其器！
让我们以下面这个案子为例，看看在初始设计阶段，如何通过计算来选择一款合适的TVS。

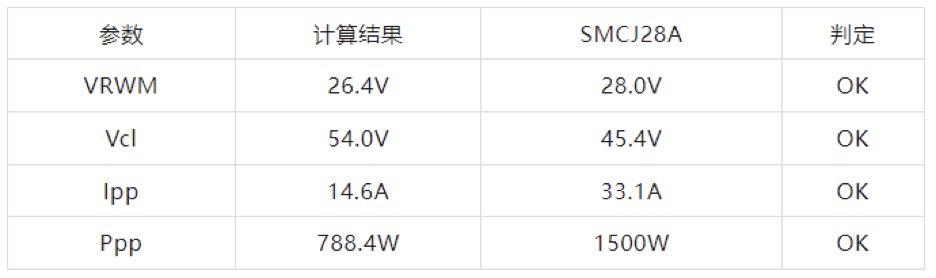

其实，如果只是比较粗略的计算，那么到这里，你已经可以根据VRWM，Vcl，Ipp，Ppp这几个参数去选择一款合适的TVS了。比如SMCJ28A系列：

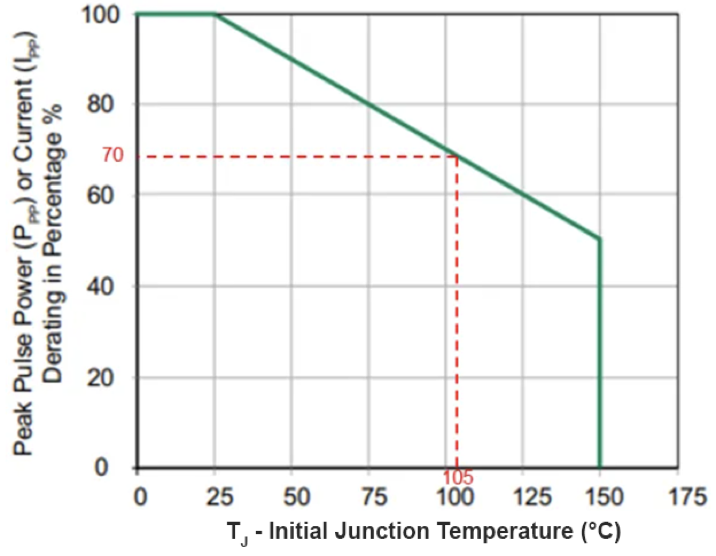

2.接下来，我们来做波形的校正。TVS中的Ppp参数是用10/1000μs的波形来测试的，tr=10 μs，td=1000 μs(浪涌电流最大值下降到50%时的时间)，这显然和我们td=8 ms的浪涌波形有比较大的区别， 所以我们同样需要进行校正。

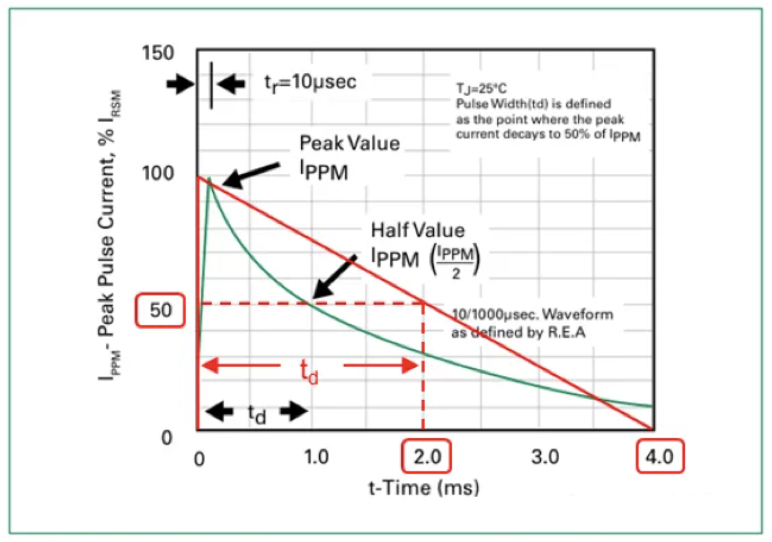

这里如果需要精确的计算，需要知道浪涌波形详细的形状，并且推导出电流随时间变化的函数，然后再通过积分算出td。这整个过程会非常非常的复杂，并且有可能你都无法算出最终的结果。所以，这里我推荐一个比较简便的方法。下图绿色波形是10/1000 μs的浪涌电流波形，我们把它等效成红色的直角三角形。那么我们可以很容易得到Ipp下降到最大值的50%时，td就是整个波形宽度的1/2。

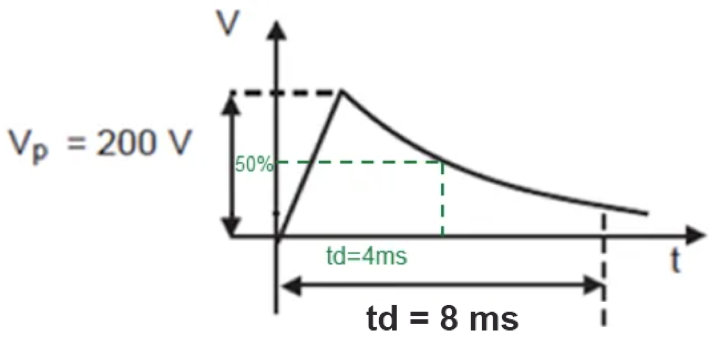

所以，我们把这个方法套用到最开始已知的浪涌波形中，可以得到td=1/2x8=4 ms。
综上所述，我们通过校正后可以得到实际浪涌波形的Ppp=1126 W@25C@td=4 ms。

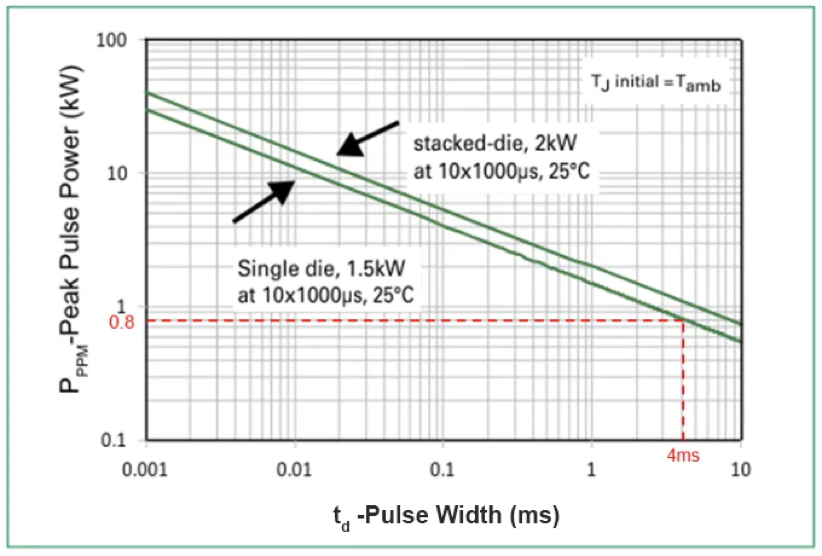

让我们再回去看之前选的那颗SMCJ28A的规格书，你可以找到如下的Ppp vs td的曲线 ms。这里我们可以发现，经过校正之后SMCJ28A的Ppp无法满足选型的要求，太小了！

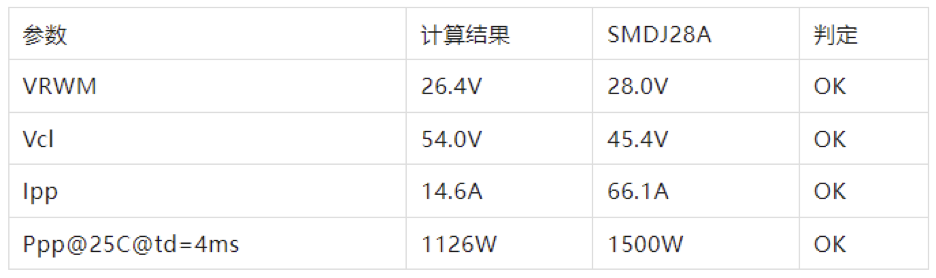

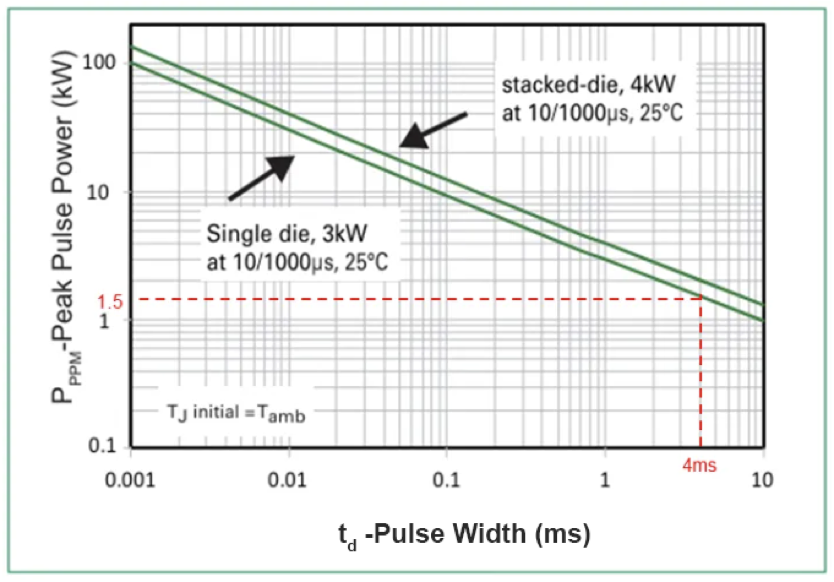

那我们该怎么办呢？很简单，选更大Ppp的TVS呗！下面是SMDJ28A的Ppp vs td曲线 ms，可以满足选型要求。
以上总结肯定还有遗漏或者考虑不全面的地方，会继续在更多的合作中探索与学习，不断改进和提升。
文章出处：【微信号：Littelfuse_career，微信公众号：力特奥维斯Littelfuse】欢迎添加关注！文章转载请注明出处。
