Pg电子平台:24V输入防反接电路原理图讲解

发布时间:2024-09-29 08:59:06点击量:

  工艺制成的单个PN结或多个PN结集成的器件。TVS二极管有单向与双向之分,单向TVS二极管一般应用于直流电路,本例中选用的就是单向二极管。双向TVS二极管应用于电压交变的电路。当应用于直流电路时,单向TVS二极管反向并联于电路中,当电路正常工作时,TVS二极管处于截止状态(高阻态),不影响电路正常工作。当电路出现异常过电压并达到TVS二极管击穿电压时,TVS二极管迅速由高状态突变为低电阻状态,泄放由异常过电压导致的瞬时过电流到地,同时把异常过电压钳制在较低的水平,从而保护后级电路免遭异常过电压的损坏。当异常过电压消失后,TVS二极管阻值又恢复为高阻态。具体工作示意图如下图所示:

Pg电子平台:24V输入防反接电路原理图讲解(图1)

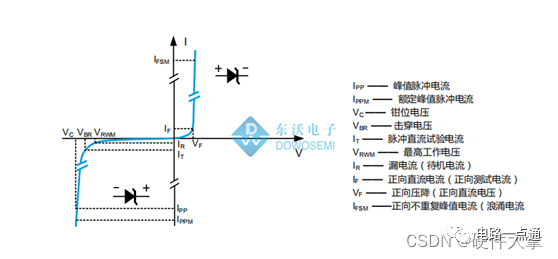

  •VRWM :截止电压, TVS二极管的最高工作电压,可连续施加而不引起TVS二极管劣化或损坏状态下,达到的最大的直流电压或交流峰值电压。在VRWM下,TVS二极管是不工作的,不导通。

  • VC:钳位电压,施加规定波形的峰值脉冲电流IPP时,TVS二极管两端测得的峰值电压。

  • VBR:击穿电压,是TVS管的最小雪崩电压。大于此电压,TVS二极管迅速由高电阻状态突变为低电阻状态,在V-I特性曲线上,在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。

  • IR:漏电流,亦称待机电流。在规定温度和最高工作电压条件下,流过TVS二极管的最大电流,其值是在截止电压下测量的。

  • IPP:峰值脉冲电流,一般为负载电流的30倍,若是感性负载,一般为100倍。

  • C:电容值,对于同功率等级的TVS管而言,电压越低电容值就越大。在通信线路的防护中,尤其要注意TVS管的电容值。

  • 封装形式:从TVS管的封装形式,可以看出其功率大小。TVS管的芯片面积直接决定其功率等级,面积大的封装一般功率大些。

Pg电子平台:24V输入防反接电路原理图讲解(图2)

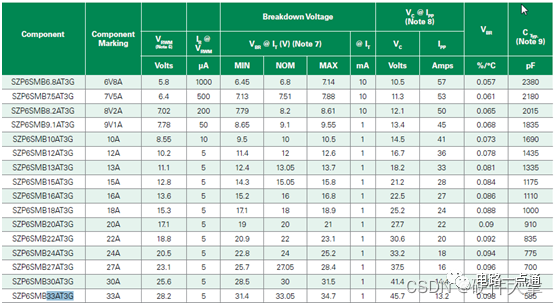

  1)TVS管的截止电压要大于被保护电路的最高工作电压,本例中VRWM =28.2V>

  28V;

  2)TVS管的最大钳位电压要小于后级被保护电路中的损坏电压;VC=45.7V

  3)IPP电流要大于瞬态浪涌电流,一般为负载电流的30倍,若是感性负载,一般为100倍;

  4)要确定被保护电路中的最大直流或连续工作电压,电路的额定标准电压和“高端”容限;

  6)对于数据接口的电路保护,还需注意选取具有合适电容的TVS二极管。比如:当信号频率或传输速率较高时,应选用低电容系列的TVS管;

  9)要注意TVS二极管的稳态平均功率是否在安全范围之中,TVS失效后,两端将短路;

Pg电子平台:24V输入防反接电路原理图讲解(图3)

Pg电子平台:24V输入防反接电路原理图讲解(图4)

  那么首先得了解共模电感的原理。原理是流过共模电流时磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用,而当两线圈流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响。

  共模电流可以认为是地线的等效干扰电压Ug所引起的干扰电流,当它流过两个绕组是,产生的磁场相同叠加,电感器对干扰电流出现较大的电感,由此起到了抑制地线干扰的作用。

  通常情况下,同时注意选择所需滤波的频段,共模阻抗越大越好,因此我们在选择共模电感时需要看器件资料,主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响,主要关注差模阻抗,特别注意高速端口。

  根据共模电感的额定电流、直流电阻以及额定频率下阻抗值要求,可以按步骤进行设计:

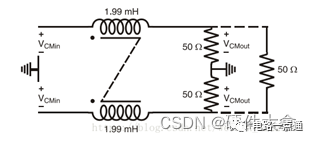

  扼流圈电感值是用负载(单位:Ohms)除以信号开始衰减时的角频率或以上频率。例如,在50Ω的负载中,当频率达到 4000 Hz 或以上时信号开始衰减,则需要使用 1.99 mH(50/2π×4000))的电感。其相应的共模滤波器构造,如下图所示:

Pg电子平台:24V输入防反接电路原理图讲解(图5)

  PG电子游戏官网

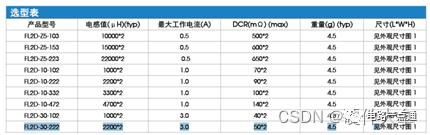

  选择所需滤波的频段,共模阻抗越大越好,因此在选择共模电感时需要看器件资料,主要根据阻抗频率曲线选择。

Pg电子平台:24V输入防反接电路原理图讲解(图6)
