Pg电子平台：【经验】ESD抑制器和TVS管的重要参数定义及选型注意事项
工程师们在对产品做ESD和SURGE等EMS测试时，产品经常会出现一些故障：
这时我们会在外部的CONNECTOR和MCU引脚增加ESD抑制器或者TVS管，这样可以有效地解决此类问题。而在选用ESD抑制器和TVS管的时候，工程师们对它们的一些参数会不太清楚，所以有时不能快速地选用合适的保护器件。在这里，我给大家详细地介绍它们的主要参数定义以及怎么样去选型，也希望这篇文章能对大家有所帮助。

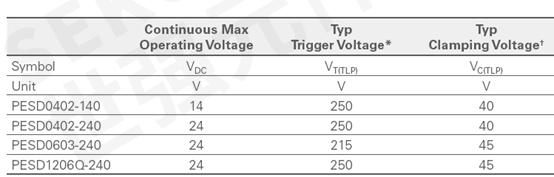

2、Trigger Voltage: ESD抑制器的触发电压，只有电压高于触发电压，ESD抑制器才会起作用。一般此参数越低越好。
3、Clamping Voltage: ESD抑制器的钳位电压，当ESD的抑制器被触发，这时就会把电压钳位到钳位电压。此参数越低越好。

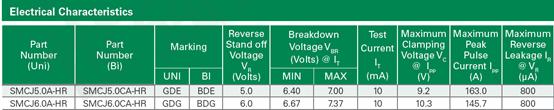

1、Reverse Stand off Voltage: Vr为反向电压，表示不导通的电压，在这个电压下只有很小的反向漏电流。例如此TVS管接在IC的引脚上，选用的时候只要IC的工作电压小于这个电压就行。
5、Maximum Reverse Leakage：最大的反向漏电流，TVS管在反向电压下的漏电流。此参数越小越好。
ESD抑制器和TVS管都是ESD器件，只是两者各自有不同的优点，如ESD抑制器的物理放电没有寿命限制，且电容极低，所以一般用于高频；而TVS管的钳位电压很低，但电容大，所以一般用于低频；工程师根据具体实际情况选择不同的ESD保护器件；而选用ESD器件一般要遵循以下几点：
（3）静电保护器件一定接的大地线，不是数字地线）回地的线路尽量的短，静电保护器件与被保护线路之间的距离尽量的短;
世强有代理Littelfuse的ESD抑制器和TVS管。ESD抑制器有PESDPULSE-GUARD ESDXTREME-GUARD ESD系列，这几个系列是保护高速数据线路应用的理想选择，可以提供极低的电容，且外形小巧，可在确保ESD保护的同时保证了数据的完整性。TVS管有SD,SM等系列，低的钳位电压，多用于低频信号端，TVS管的品类很多，感兴趣的朋友可以进入世强官网，上面都会有相关的产品资料。
技术资料,数据手册,3D模型库,原理图,PCB封装文件,选型指南来源平台：世强硬创平台
现货商城,价格查询,交期查询,订货,现货采购,在线购买,样品申请渠道：世强硬创平台电子商城
概念,方案,设计,选型,BOM优化,FAE技术支持,样品,加工定制,测试,量产供应服务提供：世强硬创平台
集成电路,电子元件,电子材料,电气自动化,电机,仪器全品类供应：世强硬创平台
本文由Lighting Star提供，版权归世强硬创平台所有，非经授权，任何媒体、网站或个人不得转载，授权转载时须注明“来源：世强硬创平台”。
TVS选型一般参考： 1、TVS是用来防护浪涌电流的，首先确定TVS的Ipp，或者通过信号功率来确定Ipp； 2、其次确定待防护电路的直流电压或持续工作电压。如果是交流电，应计算出最大值，即用有效值*1.414； 3、根据已知工作电压，选择TVS的Vrwm，要求Vrwm要大于工作电压，否则工作电压大于Vrwm会导致TVS反向漏电流增大，接近导通，或者雪崩击穿，影响正常电路工作。 4、所选TVS的最大箝位电压Vc不能大于被防护电路可以承受的最大电压。否则，当TVS钳在Vc时会对电路造成损坏。 6、确认单极性还是双极性，双向TVS用于交流电或来自正负双向脉冲的场合。 littelfuse TVS选型参考：
【选型】为SD卡电源及数据线（CLK、CMD、DAT0~DAT3）通信选择一款合适的TVS管
车辆远程监终端GPRS模块上有用到SD卡，为保证SD卡数据通信免受ESD影响，需要对SD卡工作电压和数据线上均加入一款TVS管做ESD防护设计，本文推荐选用littelfuse的双向TVS管SP1233-01ETG，具有3.3V最大反向工作电压，0.5μA最大泄露电流，可安全吸收±30kV（接触放电，IEC 61000-4-2）时反复性ESD震击，而性能无任何降低。
【选型】如何为新能源汽车高压锂电池包内部电池组串过压防护选择一款合适TVS管？
为保障新能源车电池包具有安全可靠的防过压能力，一般需要在电池包每个电池组串上串接一个TVS管做过压防护设计，本文以14组串、单节容量为1000mHA锂电池为例，推荐选择littelfuse的600W车规级TVS管TPSMB75A，可以满足设计需求，想了解选型的方法，请看这里。
