Pg电子游戏平台：瞬态电压抑制二极管的选用原则
2) 最大反向工作电压(变位电压)VRWM不低于电路的最大工作电压，一般可以选VRWM等于或略高于电路最大工作电压。

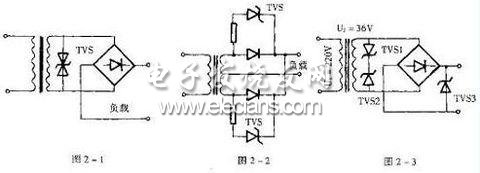

图2-1是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉冲，从而起到保护整流桥及负载中所有元器件的作用。
图2-2所示是用单向TVS并联于整流管旁侧，以保护整流管不被瞬时脉冲击穿。
图2-3所示电路中，单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向TVS，用以保护整流电路及负载中的元器件。
如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压VR应根据36×2 来选择，其它参数依据电路中的具体条件而下。
TVS的反向工作电压应等于或略高于直流供电电压，其它参数根据电路的具体条件而定。

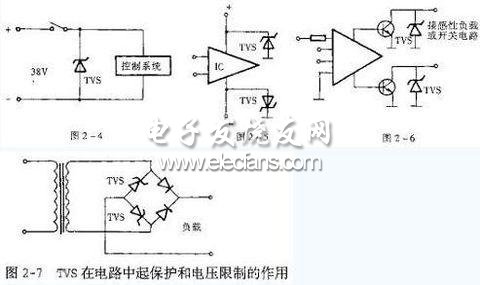

图2-5所示为两个单向TVS连接在电源线路中，用以防止直流电源反接或电源通、断时产生的瞬时脉冲使集成电路损坏。
当电路连接有感性负载，如电机、断电器线圈、螺线管时，会产生很高的瞬时脉冲电压。
图2-6中的TVS可以保护晶体管及逻辑电路，从而省去了较复杂的电阻/电容保护网络。
整机直流工作电压12V，最大允许安全电压25V（峰值），浪涌源的阻抗50M，其干扰波形为方波，TP=1MS ，最大峰值电流50A。
从手册中可查到1N6147A其中PPR=1500W，变位电压VRWM=12.2V，击穿电压V(BR)=15.2V，最大箝位电压Vc=22.3V，最大浪涌电流IP=67.3A。可满足上述设计要求，而且留有一倍的余量，不论方波还是指数波都适用。
直流线路采用单向瞬变电压抑制二极管，交流则必须采用双向瞬变电压抑制二极管。
交流是电网电压，这里产生的瞬变电压是随机的，有时还遇到雷击（雷电感应产生的瞬变电压）所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。
直流电压则按1.11.2倍来选取TVS管的最大反向工作电压VRWM。

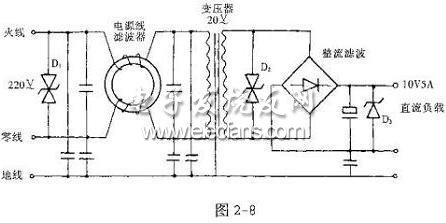

经过如上四次抑制，变成所谓的“净化电源”，还可以加上其它措施，更有效地抑制干扰，防止干扰进入计算机的CPU及存贮器中，从而提高微机系统的应用可靠性。
从失效统计概率可知：微机系统产生100次故障，其中90次来自电源，10次是微机本身，可见电源的可靠性最重要，要提高整机可靠性，首先应提高电源的可靠性。
