Pg电子平台：【经验】ESD抑制器和TVS管的重要参数定义及选型注意事项
工程师们在对产品做ESD和SURGE等EMS测试时，产品经常会出现一些故障：
这时我们会在外部的CONNECTOR和MCU引脚增加ESD抑制器或者TVS管，这样可以有效地解决此类问题。而在选用ESD抑制器和TVS管的时候，工程师们对它们的一些参数会不太清楚，所以有时不能快速地选用合适的保护器件。在这里，我给大家详细地介绍它们的主要参数定义以及怎么样去选型，也希望这篇文章能对大家有所帮助。

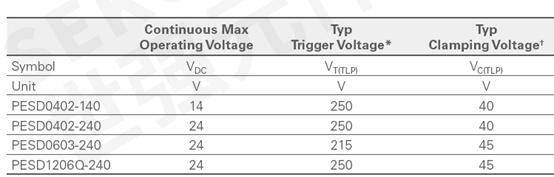

2、Trigger Voltage: ESD抑制器的触发电压，只有电压高于触发电压，ESD抑制器才会起作用。一般此参数越低越好。
3、Clamping Voltage: ESD抑制器的钳位电压，当ESD的抑制器被触发，这时就会把电压钳位到钳位电压。此参数越低越好。

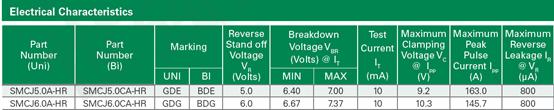

1、Reverse Stand off Voltage: Vr为反向电压，表示不导通的电压，在这个电压下只有很小的反向漏电流。例如此TVS管接在IC的引脚上，选用的时候只要IC的工作电压小于这个电压就行。
5、Maximum Reverse Leakage：最大的反向漏电流，TVS管在反向电压下的漏电流。此参数越小越好。
ESD抑制器和TVS管都是ESD器件，只是两者各自有不同的优点，如ESD抑制器的物理放电没有寿命限制，且电容极低，所以一般用于高频；而TVS管的钳位电压很低，但电容大，所以一般用于低频；工程师根据具体实际情况选择不同的ESD保护器件；而选用ESD器件一般要遵循以下几点：
（3）静电保护器件一定接的大地线，不是数字地线）回地的线路尽量的短，静电保护器件与被保护线路之间的距离尽量的短;
世强有代理Littelfuse的ESD抑制器和TVS管。ESD抑制器有PESDPULSE-GUARD ESDXTREME-GUARD ESD系列，这几个系列是保护高速数据线路应用的理想选择，可以提供极低的电容，且外形小巧，可在确保ESD保护的同时保证了数据的完整性。TVS管有SD,SM等系列，低的钳位电压，多用于低频信号端，TVS管的品类很多，感兴趣的朋友可以进入世强官网，上面都会有相关的产品资料。
技术资料,数据手册,3D模型库,原理图,PCB封装文件,选型指南来源平台：世强硬创平台
现货商城,价格查询,交期查询,订货,现货采购,在线购买,样品申请渠道：世强硬创平台电子商城
概念,方案,设计,选型,BOM优化,FAE技术支持,样品,加工定制,测试,量产供应服务提供：世强硬创平台
集成电路,电子元件,电子材料,电气自动化,电机,仪器全品类供应：世强硬创平台
本文由Lighting Star提供，版权归世强硬创平台所有，非经授权，任何媒体、网站或个人不得转载，授权转载时须注明“来源：世强硬创平台”。
