Pg电子平台：原厂芯片验证：微盟-ME4055A电池充电管理芯片模块设计
发布时间：2024-10-24 02:48:42点击量：
想要低成本的只需要一颗IC加上一个电阻和一个电容就能够实现电池充电及保护作用，微盟-ME4055A电池充电管理芯片是值得大家拥有的。

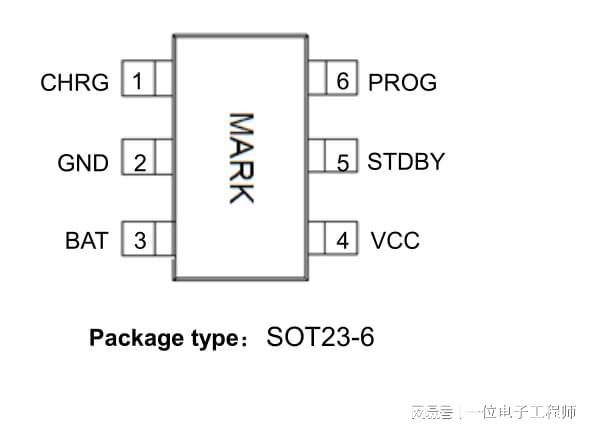

1、微盟-ME4055A电池充电管理芯片的管脚定义图如下，我们可以看到是SOT23-6的封装，非常小的芯片，所占PCB的尺寸非常的小，非常值得设计在空间要求苛刻的情况下：

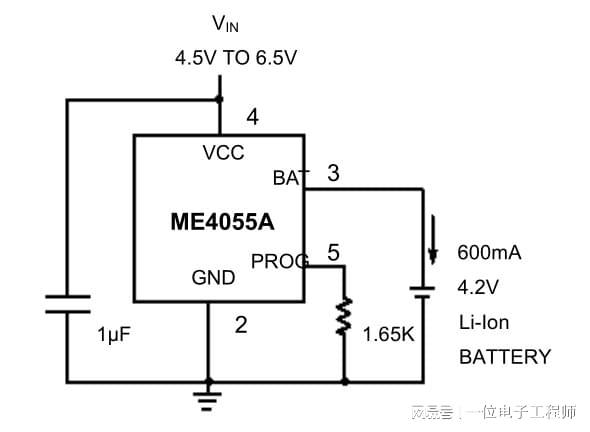

2、微盟-ME4055A电池充电管理芯片设计的原理图如下所示，我们可以看到只需要一个电阻加上一个电容就可以简单的实现电池充电机管理，非常低成本的实现我们想要的效果，适合一些不需要显示的场景：

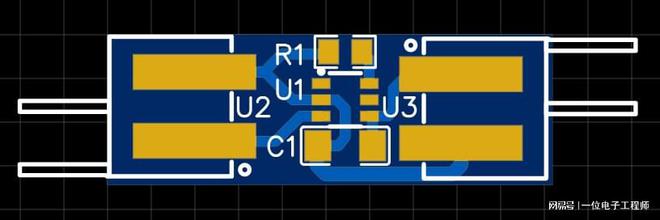

3、微盟-ME4055A电池充电管理芯片设计的PCB Layout设计图，如下图所示：
总结：从这个案例中我们可以知道，如果对于一些要求非常低成本的设计，又不需要过多的讲究，不做电池电量显示的场景下，非常适合选用这颗IC。
