注： 电容并联滤波，去耦，一般并联值的关系为10倍；为了安全，常会串联一个保险管之类。

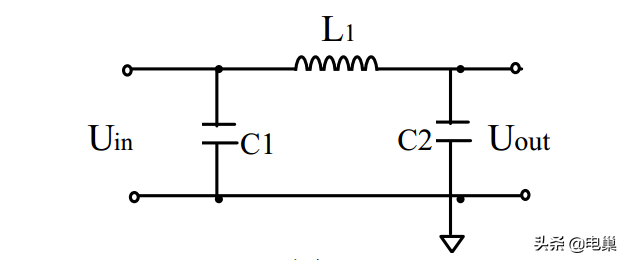

对于单板的电源输入侧， 出于上电特性及热插拔的需要， 需要加π型滤波电路。
其中， C1 为输入侧的输入电容， L 为输入电感， C2 为π型滤波电路的输出侧电容； C1 的主要目的是为了限制上电瞬间的电压上升率，并滤除输入侧电路由电源引入的纹波，因此， C1 一般是由直流电容及交流电容组成的并联电容组，其中直流电容的主要作用是去除电容中的纹波，而交流电容的主要作用是为了去耦。
从参数及器件选择上，输入侧一般选取钽电容，去耦电容的值为0.01uf ~1uf 之间，针式或贴片均可，但从生产工艺的角度，则以选取贴片为佳，推荐的参数为直流电容 10uf，交流电容 0.1uf。
电感的作用为抑制电流变化率，电感越大，抑制效果越好，但同时电感太大时的上电特性不好，上电及下电时，电感两端会产生反电势，这样会对后面的负载产生影响，故参数不宜过大，因而推荐的参数为 10uH。
输出侧的电容不仅要完成去耦及滤纹波的作用，而且还须维持滤波后电平不受电感反电势的影响， 兼顾考虑板内负载大小及板内其他去耦电容的数量， 推荐参数为直流电容 10uf，交流电容 0.01~1uf。
注：VTREF)接口信号电平参考电压一般直接连接Vsupply。（比如3.3V还是5.0V）

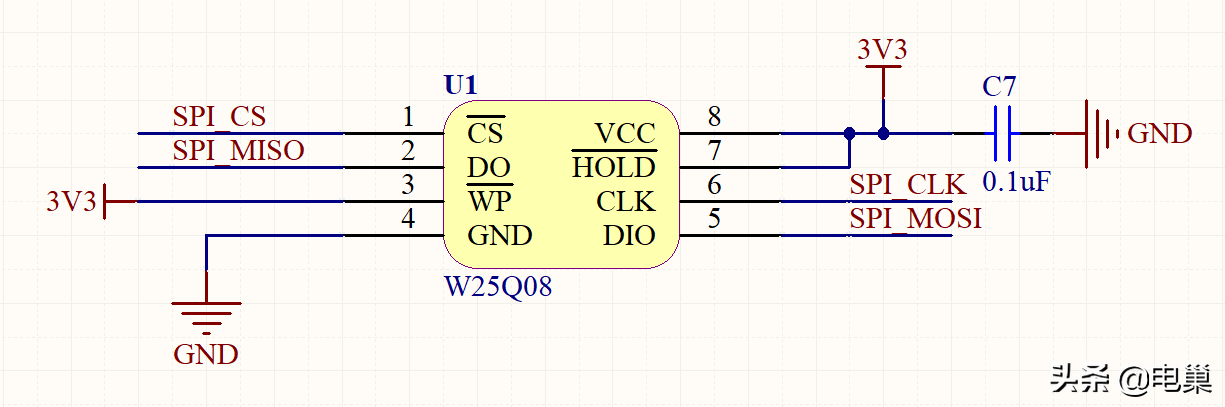

单板内部的器件功耗及驱动能力各不相同，这样在器件连接时的灌电流能力不尽相同，连接上会有驱动问题，此时需要加上拉电阻。
板内或板间器件选取各不相同，信号电平特性各不相同，出于兼容性的考虑，须加上拉电阻以保证兼容性。
个别器件在上电时要求某些管脚的初始电平固定为高，此时必须加上拉电阻以保证器件能够正常的工作。
对于 A， B，一般的上拉电阻选取 2K~1M 欧姆，视负载情况而定，重负载时电阻应选取靠近下限，轻负载时选取上限，这里的负载以器件功耗指标来确定；对于上述 C 的情况，则以该种器件的数据特性来决定。
板内或板间器件选取各不相同，信号电平特性各不相同，出于兼容性的考虑，须加下拉电阻以保证兼容性。
板内或板间的信号频率较高或信号上升沿较陡时，需要加端接电阻下拉到地，一般此时经常性的会再串入一个适当的电容。
个别器件在上电时要求某些管脚的初试电平固定为低，此时必须加下拉电阻以保证器件能够正常的工作。
对于 A，下拉电阻一般选取 1K~100K 欧姆，视负载电平情况而定， CMOS 电平的负载，电阻应选取下限， TTL 电平时选取上限，这里的电平以负载指标来确定；对于上述 B 的情况，一般选取75~150 欧姆的电阻；对于上述 C 的情况，则以该种器件的数据特性来决定；器件一般以金属膜的电阻或阻排为准。
