腾讯入局电源领域？拆解微信支付24WDC电源适配器看看做工
充电头网拿到了一款由奥海科技为微信支付收款设备代工的24W电源适配器，这款适配器型号为AW-CN1，采用白色方形机身，并搭配白色输出线，机身顶部中心印有微信支付的logo，设计简约低调。
适配器采用国标固定插头，支持100-240Vac宽电压输入。适配器自带2.5米长输出线，输出为DC接口，输出规格为12V2A，输出功率为24W。下面就带来微信支付这款24W电源适配器的拆解，一起看看内部的用料和做工。
微信支付24W电源适配器为白色基调，机身外壳磨砂工艺处理，可以有效抗指纹。
产品型号为AW-CN1，支持100-240V~50/60Hz 0.7A输入，以及12V2A输出，制造商为江西吉安奥海科技有限公司，产品通过了CCC认证。
看完了微信支付这款适配器的外观，下面就进行拆解，一起看看内部的用料和做工。
PCBA模块正面一览，左下角为交流输入端，焊接保险丝，NTC热敏电阻，上方焊接高压滤波电容，共模电感。中间位置焊接变压器，下方焊接为主控芯片供电的滤波电容。在右侧设有整流二极管和滤波电容。
通过对PCBA模块的观察发现，微信支付24W电源适配器采用反激开关电源设计，固定电压输出。输出采用肖特基二极管整流，为原边反馈方案。下面我们就从输入端开始了解各个器件的信息。

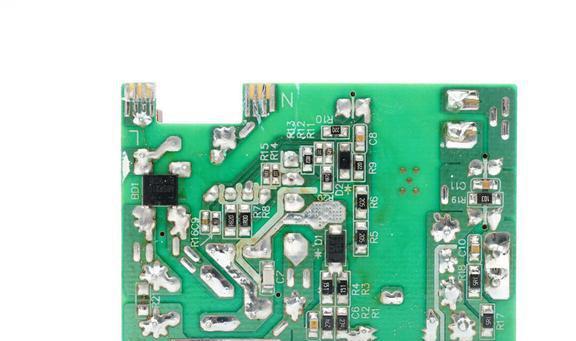

整流桥来自平伟，型号ABSR210，为快恢复整流桥，规格为2A1000V。
在PCBA模块侧面焊接整流二极管，蓝色Y电容，变压器，高压滤波电容和共模电感。
清理掉元件上的胶水，初级主控芯片来自环球半导体，型号G5138PL，是一颗数字控制的QR反激电源芯片，芯片内部集成开关管，空载待机功耗小于75mW，具备快速动态负载响应，为原边反馈，无需反馈光耦。
PCBA模块输入侧一览，右侧焊接两颗整流二极管，中间位置焊接一颗固态电容，左侧焊接一颗电解电容。
微信支付这款电源适配器采用白色方形机身设计，搭配白色输出线。适配器采用国标固定插头，搭配2.5米长输出线Vac宽电压输入，输出为12V2A，输出线为DC插头。适配器机身顶部中心印有微信支付的logo，表明为微信支付收款设备使用。
充电头网通过拆解了解到，微信支付这款24W适配器采用反激开关电源，使用环球半导体G5138PL原边反馈芯片，输出采用肖特基二极管整流。内部高压滤波电容为ZTC品牌，输出端采用钰邦固态电容配合电解电容滤波。适配器内部元件采用胶水加固，整体做工和用料可靠。
