【哔哥哔特导读】在快节奏的生活中，共享充电宝以其即扫即用、轻便易携等优势在电量应急赛道成绩斐然。本期Big-Bit为大家呈现小电5000mAh移动电源的拆解，深入剖析其元器件选型和内部电路设计方案。
近年来，共享充电宝因为方便快捷，移动性强，适合户外或旅途中的充电需求，深受消费者的青睐。在快节奏的生活中，共享充电宝以其即扫即用、轻便易携等优势在电量应急赛道成绩斐然，解决了亿万移动端用户的燃眉之急。
近期，半导体器件应用网收到了一款市面上常见的共享充电宝——小电PB6-5000，对比普通移动电源的外置数据线，共享充电宝的自带输出接口为消费者提供了极大的便利，消费者只需要扫码就可以完成租借进行应急充电。
今天，半导体器件应用网将对小电PB6-5000共享充电宝进行拆解，看看充电宝内部设计用料有哪些?如何实现相关功能?
小电共享充电宝的外观采用其公司经典的白绿配色，清新美观。光滑机身正面印有小电品牌logo，两侧弧面过渡，便于携带。

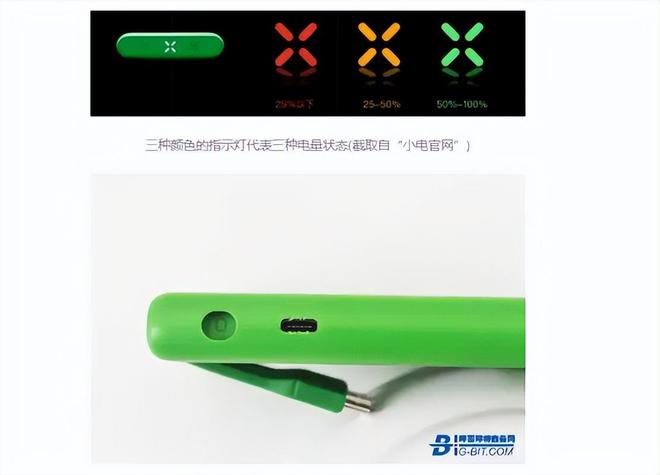

充电宝机身上侧是电量显示指示灯，分别有红、黄、绿三种颜色的指示(如下图)。

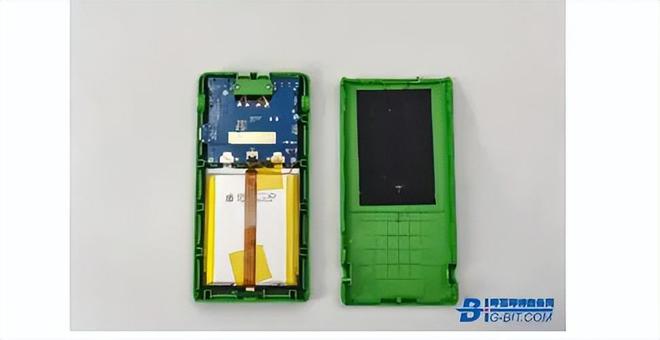

首先拆开充电宝背面外壳，可以看到在外壳和充电宝电芯间置有黑色泡棉进行缓冲保护和固定,同时，电池采用双面胶粘在充电宝外壳上。

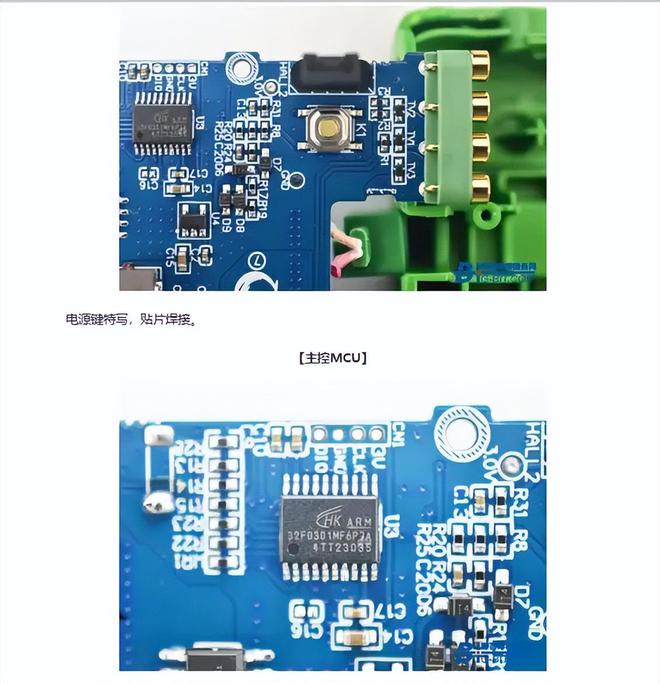

充电宝的PCB板上从左至右设有开关按键、主控芯片、电感、锂电保护芯片、电阻等器件，板面布局整洁，元器件集成度高。
2. 通过配置Flash控制器的寄存器，可实现中断向量在32 KByte空间内的重映射;
3. 内置1个16位高级PWM定时器和1个16位基本定时器(定时输出CPU中断);
7. 低功耗模式：提供多种低功耗模式，包括睡眠、停机、待机和低功耗停机模式;
航顺的这款MCU在小电共享充电宝中发挥的作用主要是进行充电宝整机控制。具体指的是
1. 电源管理：控制充电宝的充电和放电过程，包括电压和电流的监测与控制、显示充电宝充电状态等功能;
3. 电路保护机制：监控电池状态，防止过充、过放、过热等，确保充电宝的安全使用。

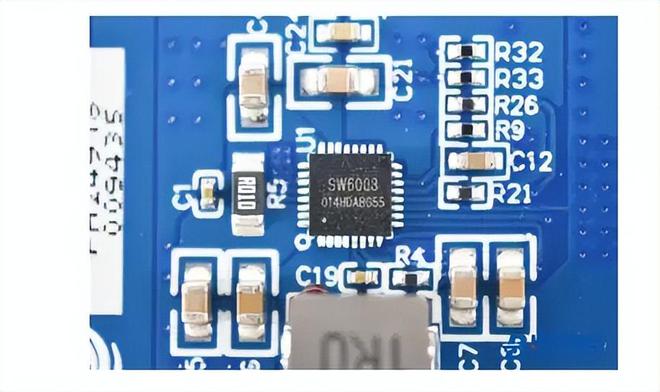

SW6003 是一款高集成度的Type-C移动电源专用多合一芯片，来自智融科技，封装为QFN-32(4x4mm)，在小电充电宝的充电管理、电量显示、接口控制等方面发挥重要作用。

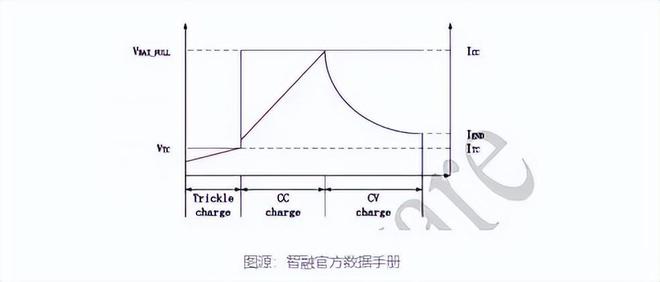

当充电宝的电池电压低于3V时，充电模块处于涓流模式，充电电流为涓流充电电流;当电池电压大于3V时，充电模块进入恒流模式，此时按照设定的目标电流全速充电;当电池电压上升到充电目标电压(比如4.2V)时，充电模块进入恒压模式，此时电流逐渐减小，而电池端电压保持不变;当充电电流减小到充电截止电流，充电结束。充满后如果电池电压降低到比目标电压低0.1V，则自动重新开始给充电宝充电。

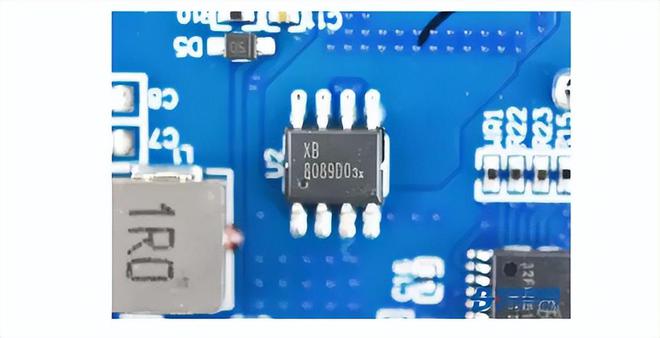

赛芯微XB8089D0产品是一款高集成度的锂离子/聚合物电池保护解决方案，封装为SOP8-PP，多合一锂电保护芯片，用于充电宝电池的过充过放保护。
半导体器件应用网通过拆解发现，小电的这款共享充电宝电源设计方案采用航顺芯片的HK32F0301MF6P7A为核心控制器，同时结合配备智融科技的SW6003电池充电管理IC和赛芯微XB8089D0锂电保护IC，实现了放电、电池电量显示、高亮LED开关以及模式选择等功能。方案集成度高，具体细节体现在：
电芯部分作为充电宝最核心的部分，主要为移动电源进行能量存储，为其他移动设备供电。
通过Micro-USB给充电宝电池进行充电，智融SW6003的开关充电输入电流高达 2.4A，效率高达 96%，先恒压再恒流最后涓流充电，中间涉及三种充电模式。同时，航顺HK32F0301MF6P7A MCU对整个充电过程中进行监测，在LED显示灯上进行内部电量反馈。在这个过程中，集成充电保护功能还有温度监测的赛芯微XB8089D0锂电保护IC全程进行电路保护，以防过充等。
电池放电电路同样由智融SW6003来完成，但是放电与充电不同的是，内部锂电池的平均电压多在3.7V左右，但是手机、iPad等移动设备的充电输出电压均以5V作为标准。因而手机等移动设备在和充电宝传输线内部会进行升压，外部电感进行配合，触发输出DC/DC转换电路，将电芯在3.0V～4.2V间浮动的电压转换成5V给手机等设备充电。
由内置先进MOSFET的赛芯微XB8089D0锂电保护IC实现电路保护。
