Pg电子游戏平台：拆解一款300W液晶显示电源板设计还支持150WLED背光驱动
充电头网拿到了DOZWATT东准电源推出的一款液晶显示电源板，这款电源板型号为ZW9300-A，支持100-240Vac宽电压输入，输出电压具备5V待机输出，5V，12V和19V输出，以及LED背光输出。
电源板具备19V4A和12V5A输出，可满足一体机等设备供电。其中LED背光输出电压为80-240V，输出功率为150W，电源板总输出功率为300W，适配60-65寸屏幕使用。实测这款电源板尺寸为285*180*17.6mm。下面就带来这款电源板的拆解，一起来看看方案和用料。
看完了东准电子这款电源板的外观展示，下面就进行拆解，一起看看这款电源板的方案和用料。
PCBA模块正面一览，在左下角为电源输入端，设有保险丝，共模电感和安规X2电容。左侧散热片为整流桥散热。散热片右侧为薄膜滤波电容，滤波电感和PFC升压电感。右侧散热片为PFC开关管和整流管散热。
在散热片右侧上方为高压滤波电容，下方散热片为初级开关管散热，右侧为主变压器。变压器右侧设有散热片，为整流管散热。

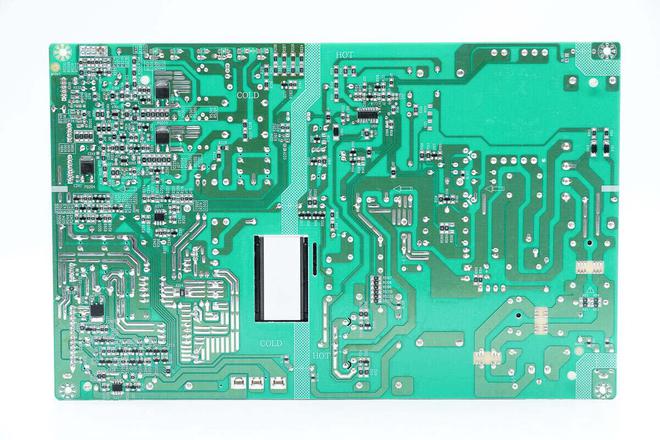

在PCBA模块背面焊接初级主控芯片，LED调光芯片，LED调光开关管，用于输出控制的开关管等元件。
通过对PCBA模块的观察发现，东准电子这款电源板采用PFC+HFB开关电源架构，固定电压输出。输出电压由光耦进行反馈，电源板使用肖特基二极管整流，配合使用电解电容滤波。
其中5V输出由降压电路小板从12V降压输出，开关电源输出12V和19V以及LED供电。LED供电采用倍压整流，由降压电路调光输出。电源板5V，12V和19V均设有MOS管进行开关控制。
初级控制器来自英飞凌，丝印mdp15，根据引脚定义判断为XDPS2221二合一控制器，为PFC+HFB二合一控制器，芯片内部集成半桥驱动器，采用PG-DSP-14封装。
谐振电容来自KNSCHA科尼盛，为MMKP82系列，规格为0.015μF1000V，两颗并联。

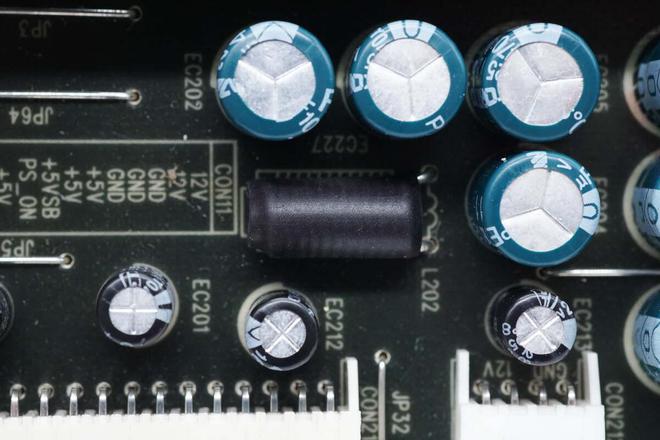

12V输出滤波电容规格为25V470μF，四颗并联，滤波电容均来自TOPAZCON黄宝石。

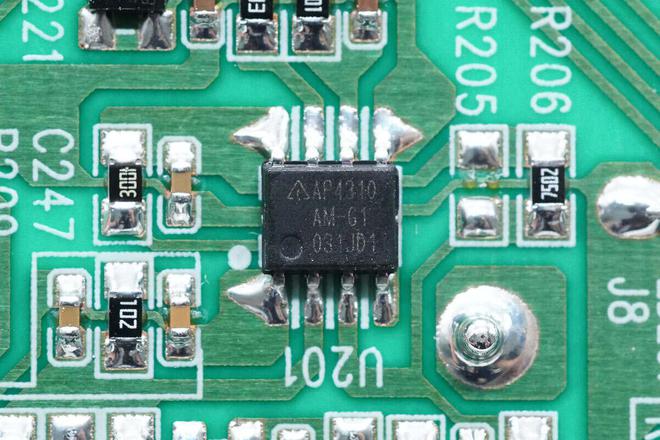

输出电压反馈芯片来自DIODES，型号AP4310A，内置双运放和电压基准，采用SO-8封装。
LED驱动芯片丝印ZW1208，为开关降压型恒流驱动，采用SOT23-6封装。
两颗薄膜电容来自KNSCHA科尼盛，规格为1μF450V，用于LED输出滤波。
东准电子这款电源板为内置设计，总输出功率为300W，具备5V，12V和19V输出，还具备150W LED背光驱动，背光驱动电流可调，并支持调光，可同时为电脑和屏幕供电。电源板具备多个输出接口，可适配不同机型使用。
电源板采用PFC+HFB架构设计，使用英飞凌电源芯片，初级开关管来自吉林华微，肖特基二极管来自平伟，对应功率器件均设有散热片，散热片通过焊接固定。其中高压滤波电容来自艾华，输出滤波电容来自黄宝石，整体做工和用料扎实。
