充电头网淘到了知名品牌明纬的一款1500W开关电源模块，电源型号为SE-1500-24，输入电压范围为200-240V，输出电压为24V，输出电流62.5A。电源采用铝合金外壳，内部设有散热风扇。
明纬这款电源模块还设有控制端子，具备DC OK信号输出，支持遥控开关功能和遥感功能，可监控运行状态和远程控制开关输出，使用更加灵活。下面就带来明纬这款开关电源模块的拆解，一起看看内部的方案和设计。

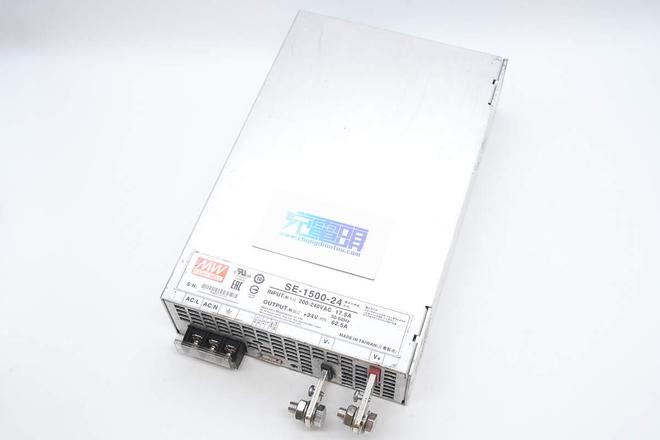

明纬这款开关电源采用铝合金外壳，通过螺丝固定，底部设有接线端子，在接线端子处粘贴信息标签。
电源模块底部设有交流输入端子，直流输出接线柱和控制端子，并设有方形开孔用于空气流通。
看完了明纬这款开关电源的外观展示，下面就进行拆解，一起看看内部的方案和设计。
壳体内部两个散热风扇来自三洋，为San Ace 60系列，规格为12V 0.24A。

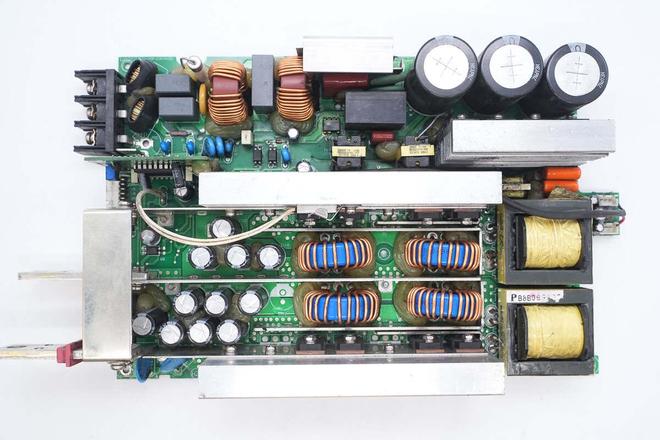

PCBA模块正面一览，左上角为交流输入端，设有接线端子，滤波电感，安规X2电容，保险丝，压敏电阻，共模电感。中间位置设有整流桥，继电器和热敏电阻，右侧设有高压滤波电容和初级开关管。
开关管下方设有变压器，左侧设有整流二极管，汇流铜排和散热片，中间设有滤波电感，左侧设有滤波电容和直流输出接线柱。左侧交流输入端和直流输出接线柱之间设有控制小板。

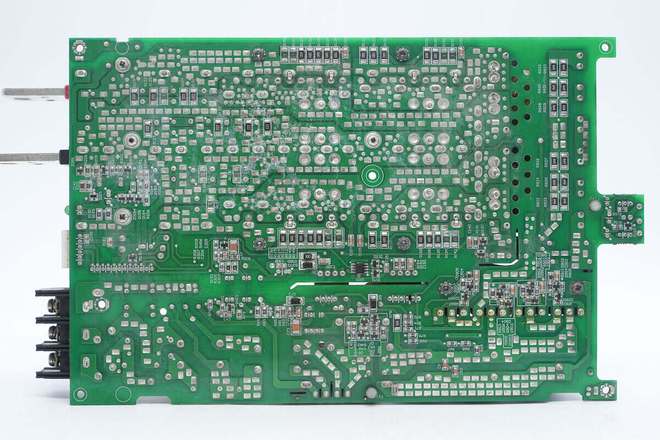

PCBA模块背面大电流走线露铜加锡增强载流，背面焊接一颗驱动器芯片，用于驱动隔离变压器。

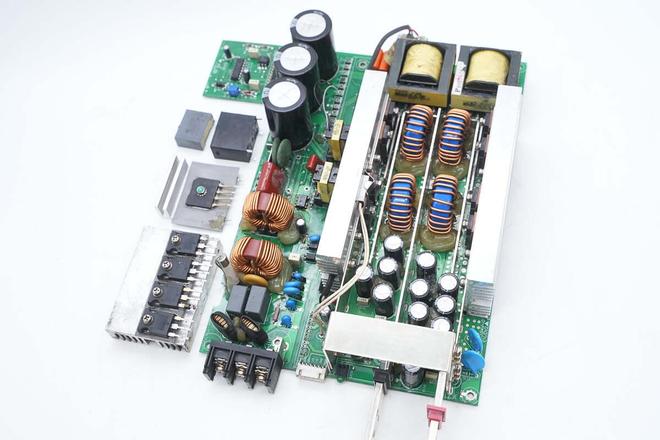

焊接拆下初级开关管，整流桥和控制小板，继电器和安规X2电容，继续进行拆解。

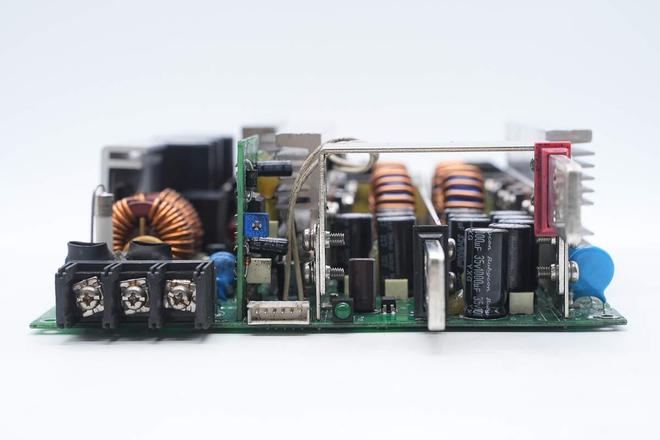

PCBA模块侧面一览，左侧设有交流接线端子，中间设有控制小板和控制端子，在控制小板上设有电位器，用于输出电压调节。右侧设有滤波电容和直流接线柱。

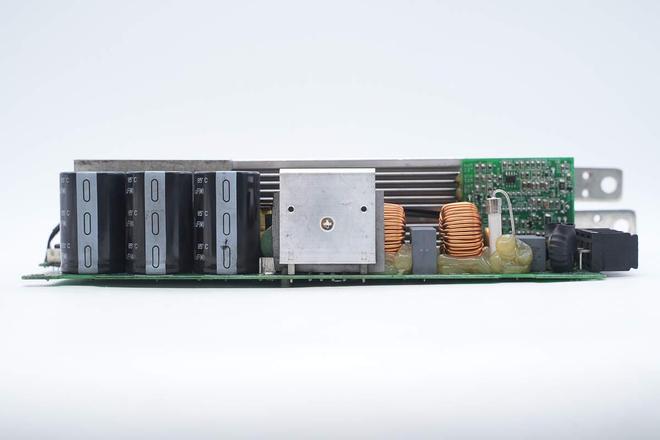

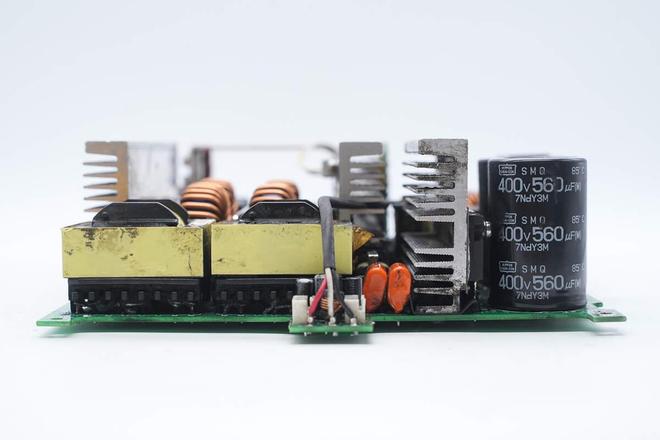

另一侧设有滤波电感，保险丝，共模电感，整流桥和整流桥散热片，高压滤波电容。
整流桥来自新电元，型号U30K80R，规格为30A 800V，采用D6K封装。
继电器来自泰科电子，型号PCFN-112D2M，触点容量为25A 250V，线V。

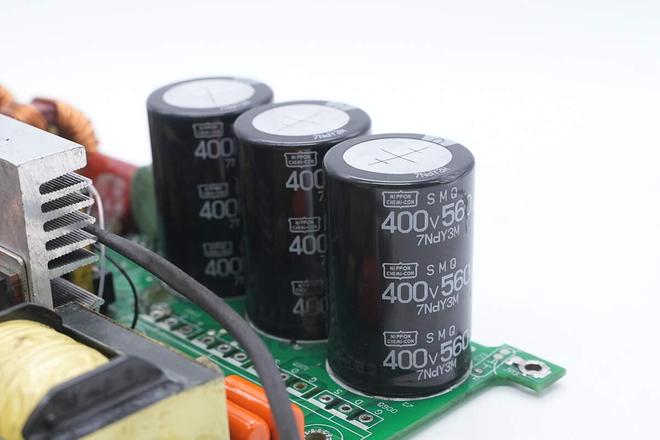

高压滤波电容来自贵弥功，为SMQ系列小型化电解电容，规格为400V560μF。
PWM控制器来自安森美，型号SG3525A，芯片内置电压基准，支持外部时钟同步，内置软启动电路，采用PDIP-16封装。

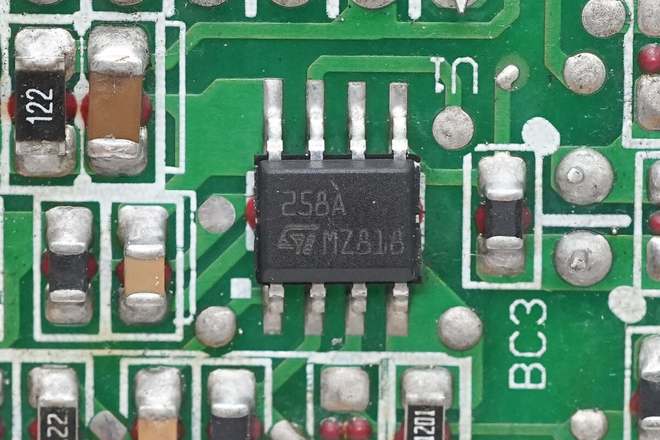

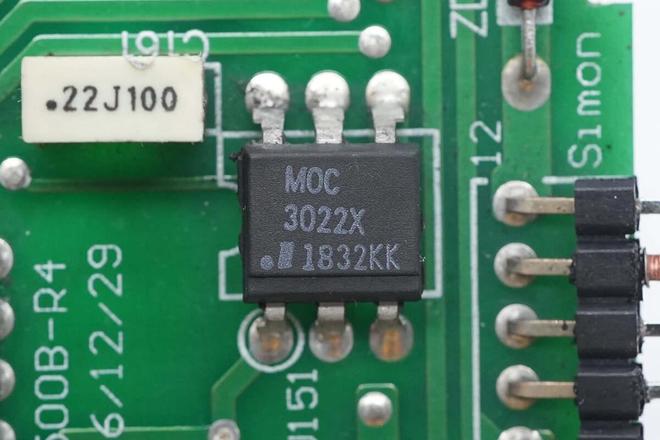

运放来自意法半导体，型号LM258A，是一颗低功耗双运算放大器，采用SO8封装。
驱动器芯片来自德州仪器，型号UCC27424，是一款具备4A输出电流的双通道栅极驱动器，用于驱动隔离变压器，采用SOIC8封装。
辅助电源芯片来自帕沃英蒂格盛，型号TNY280PN，为TinySwitch-3系列电源芯片，芯片内部集成开关管，采用DIP-8C封装。
热保护器来自世纪公司，型号ST22，动作温度80℃，用于整流管温度保护。
明纬1500W开关电源型号为SE-1500-24，采用铝合金外壳，内置散热风扇。电源支持200-240V输入电压，输出电压为24V，输出电流62.5A。电源尾部设有交流输入端子，直流输出接线柱和控制端子，支持远程控制。
充电头网通过拆解了解到，明纬这款电源采用安森美SG3525A主控芯片，搭配使用德州仪器UCC27424驱动器来驱动隔离变压器，开关管使用英飞凌IRGP20B60GP。整流管来自富士电机，型号ESAD92-02R。
辅助电源芯片采用帕沃英蒂格盛TNY280PN，用于为散热风扇供电。整流管散热片设有温度开关用于过热保护，并设有铜排连接输出。电源内部电解电容全部为日系品牌，元件之间打胶加固，内部做工和用料扎实可靠。
