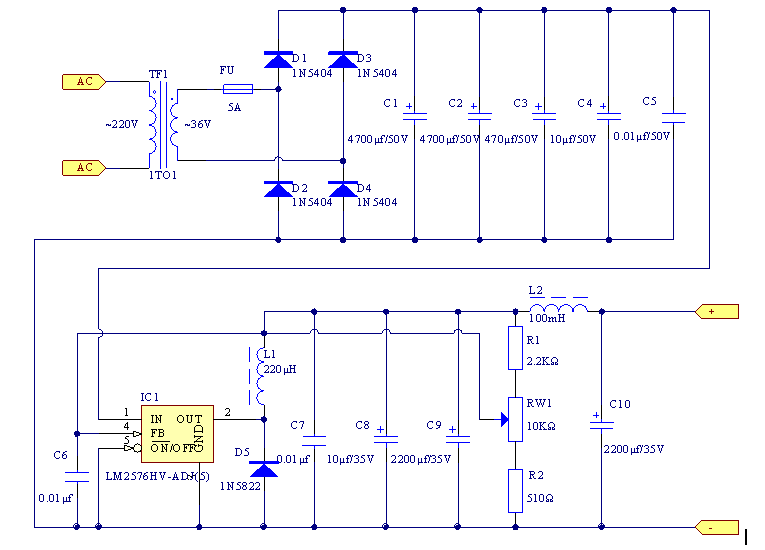

简易开关电源电路原理图 PCB资料（可调款式），可用AD打开，可调节1.5V至30V 3A。

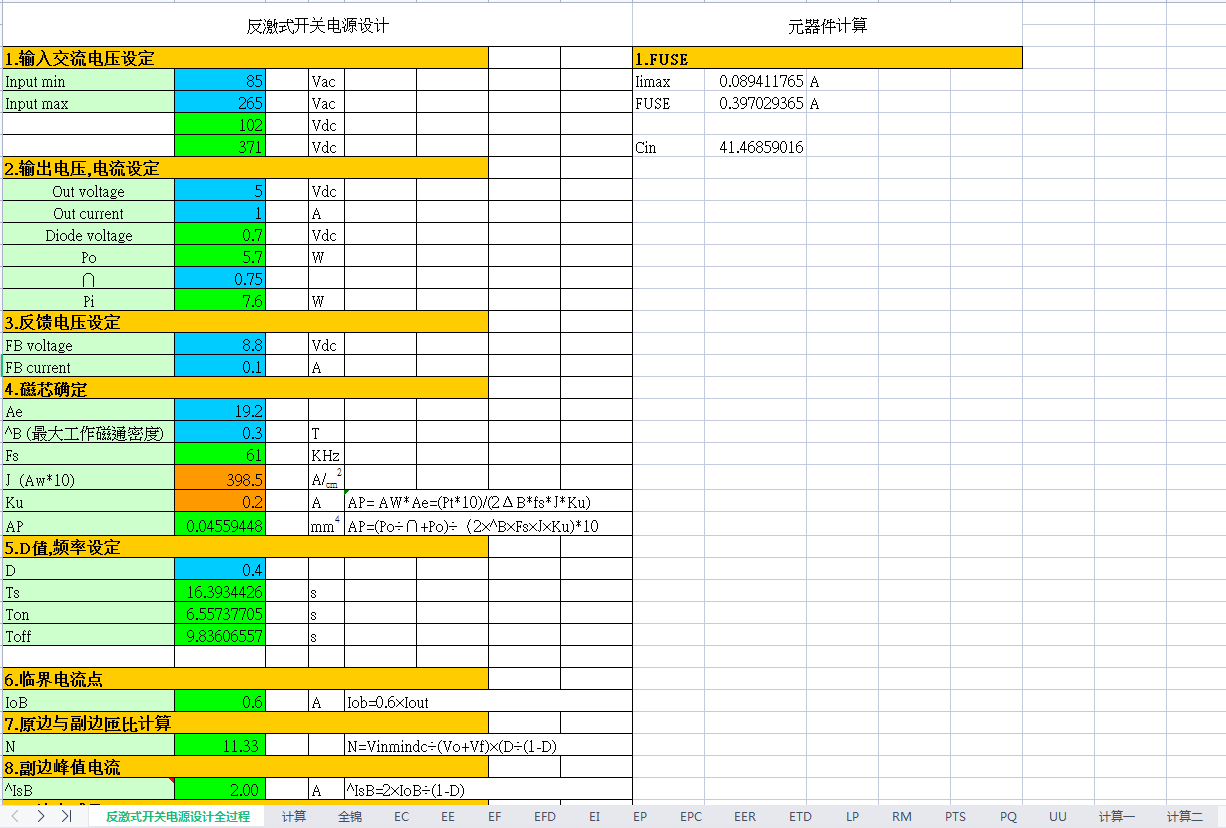

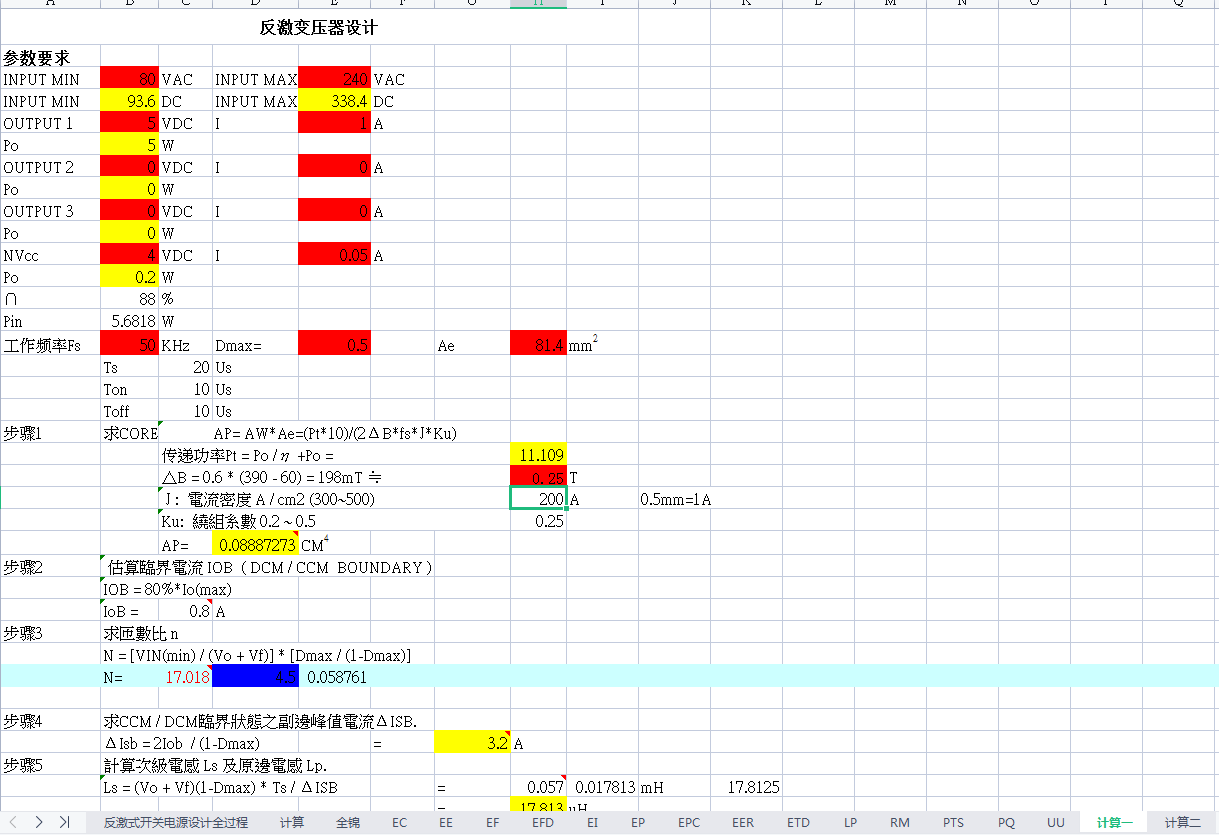

最全电源反激计算表格免费分享，加入数据可以直接计算出结果，很实用的工具，免费下载~
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪声。如果问题与印刷电路板（ PCB）布局有关，则很难确定原因。EMC也是很注重PCB布局，这就是为什么在开关电源设计的早期正确布局 PCB至关重要的原因。
良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。为实现这些目标，设计人员必须了解开关电源中的电流传导路径和信号流，这一点很重要。以下讨论提出了针对非隔离式开关电源的正确布局设计的设计注意事项。
对于大型系统板上的嵌入式 DC /DC电源，电源输出应位于负载设备附近，以最大程度地减小互连阻抗和整个系统上的传导电压降 PCB走线可实现最佳的电压调节，负载瞬态响应和系统效率。
