本期拆解带来的是华为PAC-2200WF交换机交流电源模块，这款电源模块由核达中远通代工，额定输出功率为2200W。电源模块支持100-240V输入电压，额定输出电压53.5V，输出电流42A，最大输出功率为2247W。
电源模块为长条形机身，外侧设有电源插座，锁定把手，电源开关和指示灯，面板内部设有散热风扇。另一侧设有连接器和防护格栅。模块采用PFC+移相全桥+同步整流架构。下面充电头网就带来这款电源模块的拆解，一起看看内部的方案和用料。

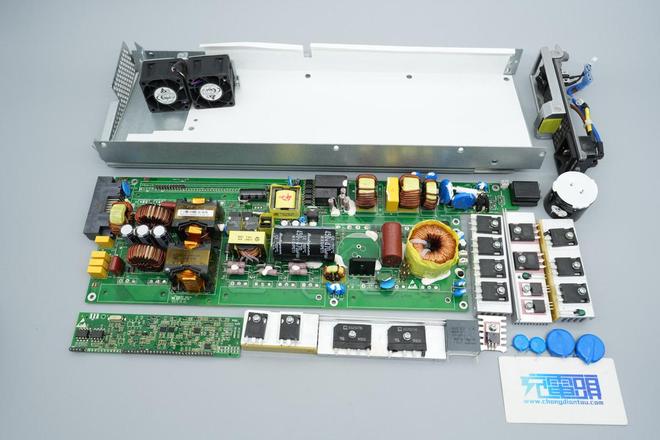

看完了华为这款电源模块的外观展示，下面就进行拆解，一起看看内部的用料和设计。

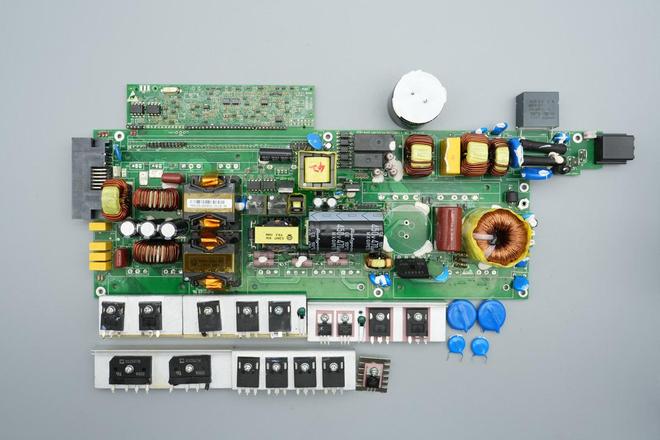

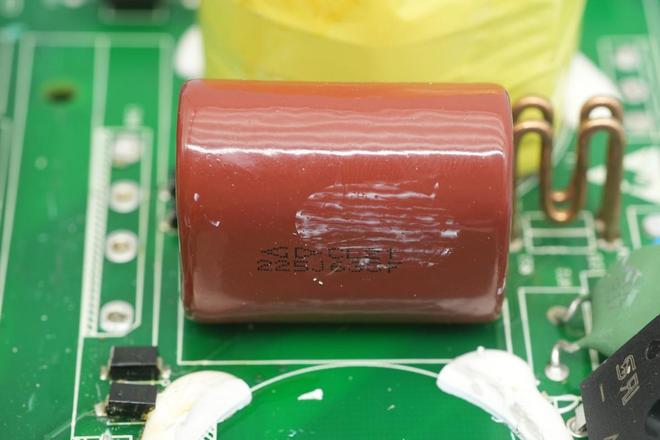

PCBA模块正面一览，右上角为交流输入端，焊接保险丝，Y电容，压敏电阻，共模电感，安规X2电容，继电器和启动电阻。中间位置设有整流桥散热片，下方设有PFC升压电感，薄膜滤波电容和高压滤波电容，底部设有散热片为PFC开关管和整流管散热。
底部中间位置为移相全桥开关管散热片，上方设有高压滤波电容，谐振电感，隔离变压器，电流互感器和辅助电源变压器。左侧设有同步整流管散热片，滤波电感，滤波电容，变压器，左侧上方设有控制小板。

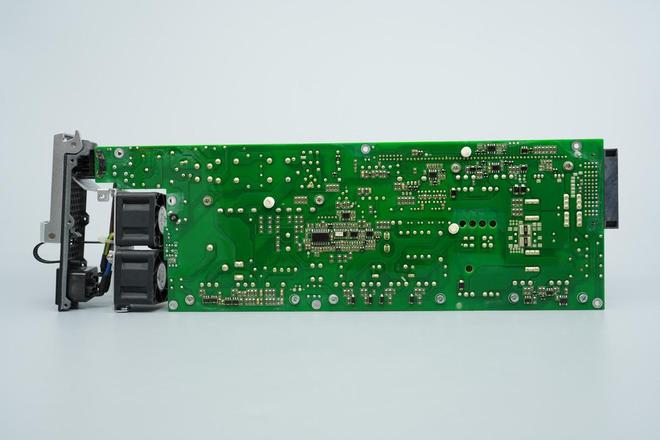

PCBA模块背面设有PFC控制器，MCU，电压比较器，运放，辅助电源控制器和驱动器，输出端设有电流取样电阻。

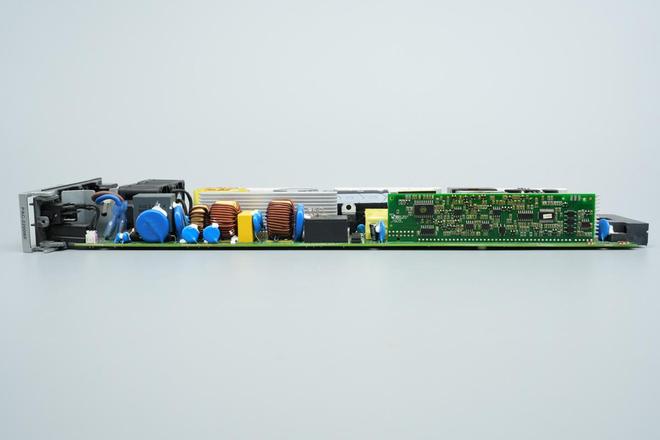

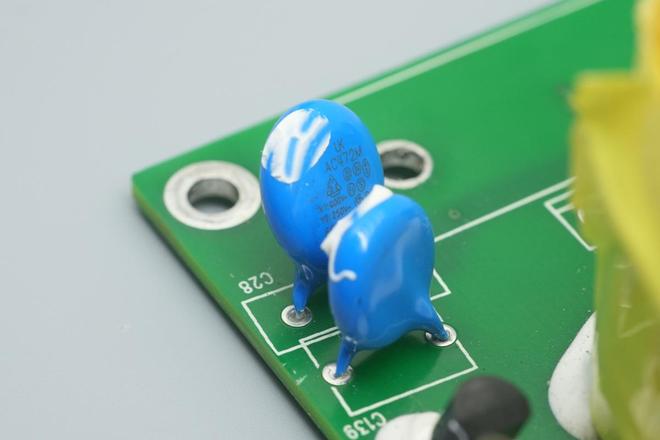

PCBA模块侧面焊接压敏电阻，Y电容，共模电感，安规X2电容，继电器和控制小板。

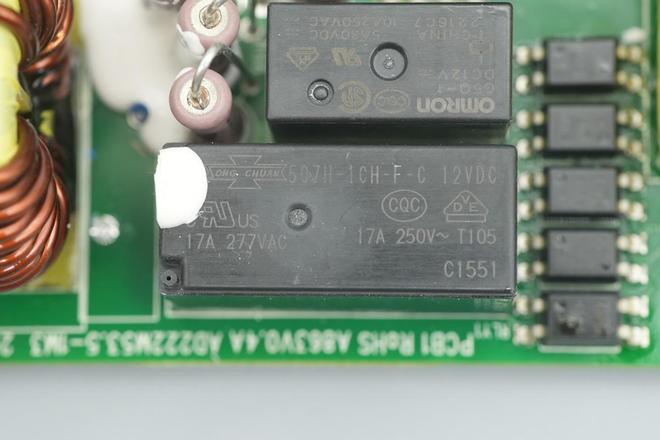

继电器来自欧姆龙，型号G5Q-1，内置一组转换触点，触点容量为10A250VAC，线V。
继电器来自松川，型号507H-1CH-F-C，内置一组转换触点，触点容量17A 250V~，线V。

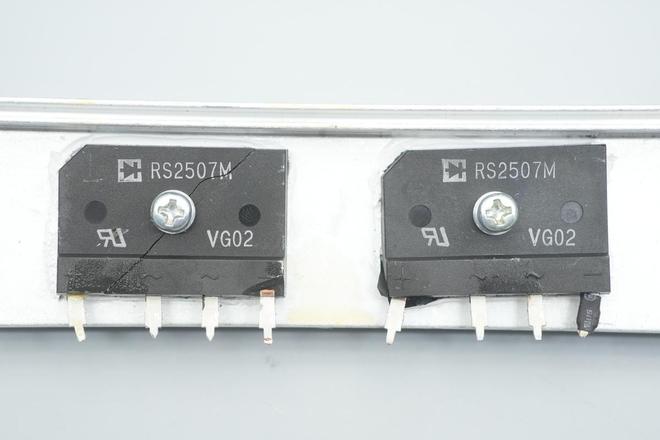

整流桥来自丽正，型号RS2507M，规格为1000V 25A，采用RS-25M封装，使用两颗半桥连接，均摊发热。

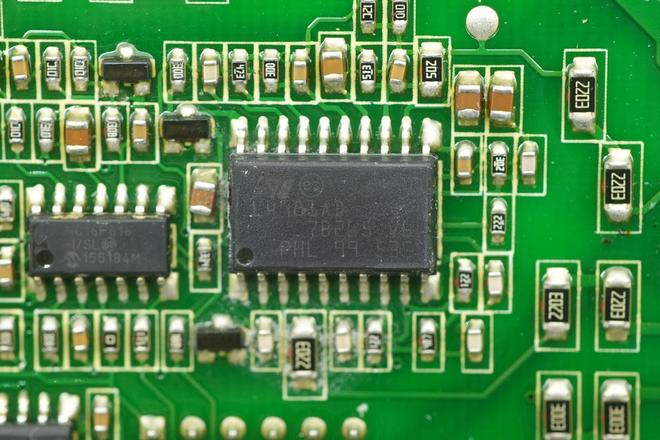

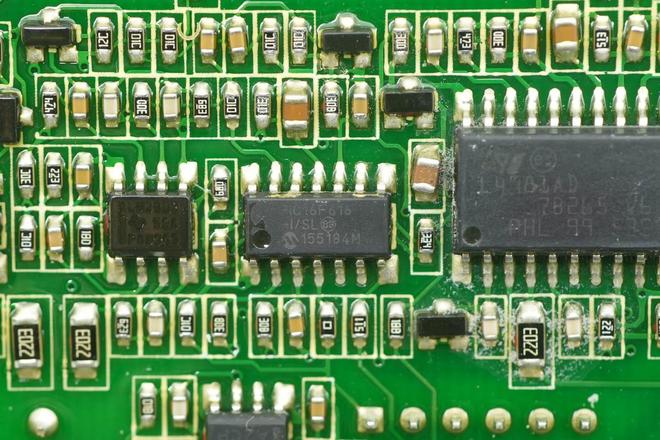

PFC控制器来自意法半导体，型号L4981AD，芯片运行在CCM模式，采用固定开关频率，内置软启动功能，具备过压和过流保护，采用SO20封装。

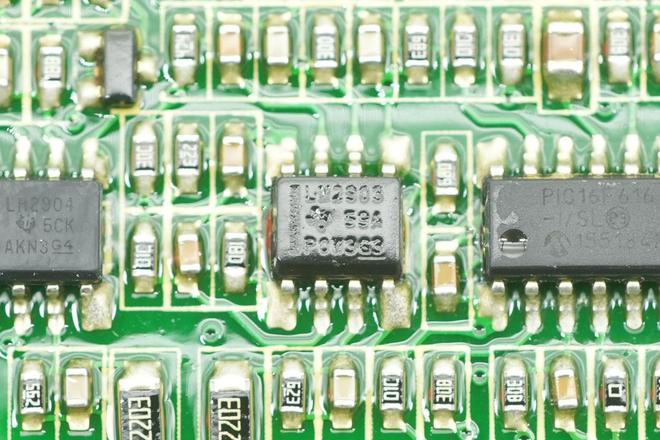

电压比较器来自德州仪器，型号LM2903，为双通道差分比较器，支持30V工作电压，采用SOIC8封装。

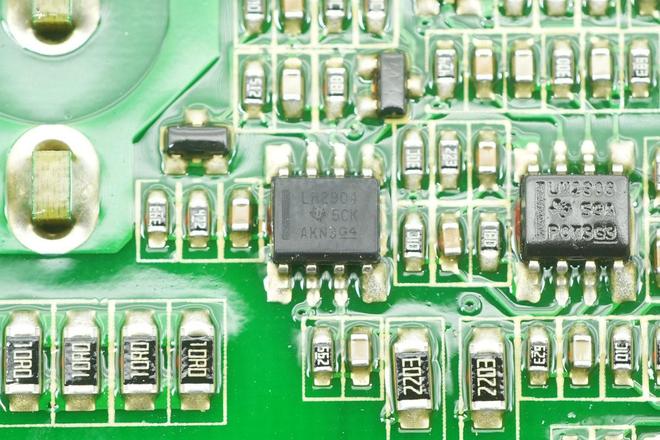

运放来自德州仪器，型号LM2904，是一颗双通道运算放大器，支持26V工作电压，采用SOIC8封装。
PCBA模块侧面设有PFC开关管散热片，移相全桥开关管散热片和同步整流管散热片。
PFC整流管来自微芯科技，型号APT30DQ60BG，为超快软恢复二极管，规格为600V 30A，采用TO247封装。
整流桥来自台半，型号GBU807，规格为1000V 8A，采用GBU封装，用于PFC旁路。

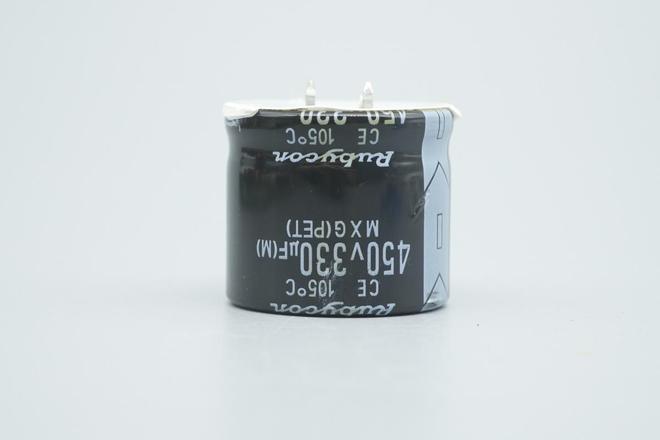

高压滤波电容来自红宝石，为MXG系列105℃耐热电解电容，规格为450V330μF。
移相全桥开关管固定在散热片上，采用英飞凌SPW35N60C3，与PFC开关管型号相同。

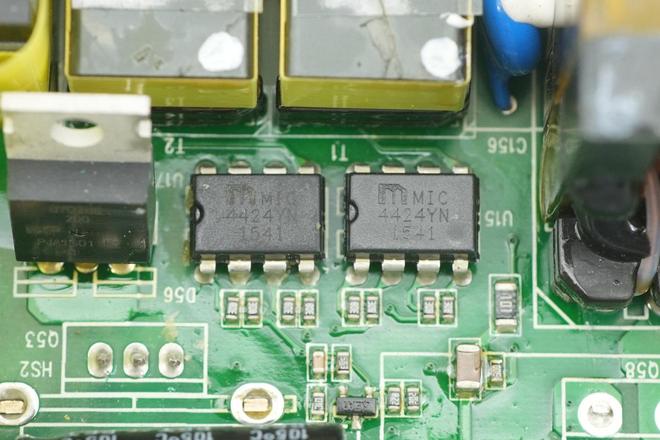

驱动器来自微芯科技，型号MIC4424，是一颗低侧双路驱动器，支持3A峰值输出电流，支持4.5-18V工作电压，采用DIP8封装。
同步整流管来自英飞凌，型号IRFP4668，NMOS，耐压200V，导阻8mΩ，采用TO-247AC封装。
同步整流管驱动器来自微芯科技，型号MIC4424，采用SOIC-8封装。

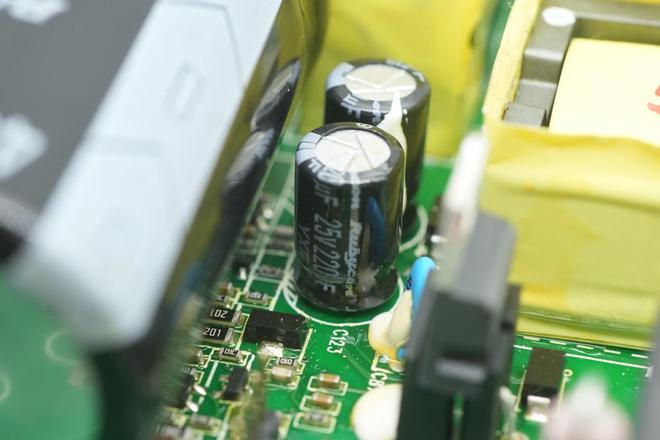

在两颗滤波电感中间设有滤波电容，滤波电容来自红宝石，为ZL系列高纹波低阻电解电容，规格为63V470μF。
辅助电源芯片来自德州仪器，型号UC2843A，是一颗电流模式PWM控制器，采用SOIC8封装。

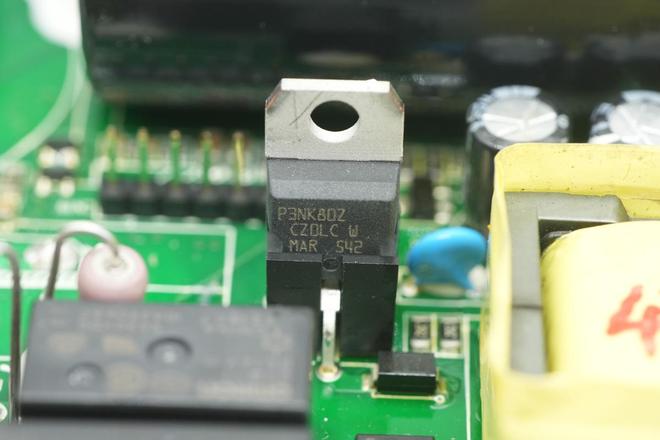

辅助电源开关管来自意法半导体，型号STP3NK80Z，NMOS，耐压800V，导阻3.6Ω，采用TO-220封装。
三极管来自安森美，型号TIP42C，为PNP型三极管，规格为-100V -6A，采用TO220 3L封装。
温度传感器来自德州仪器，型号LM335，是一颗模拟温度传感器，支持-40~100℃工作温度，采用TO-92封装。

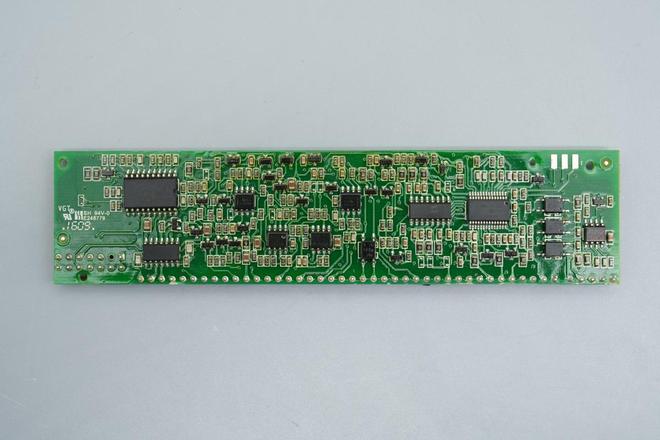

控制小板外侧设有移相全桥控制器，或非门，模拟开关，运放，MCU，收发器和隔离光耦。
模拟开关来自安世，型号HEF4051B，是一颗8通道模拟开关，采用SO16封装。

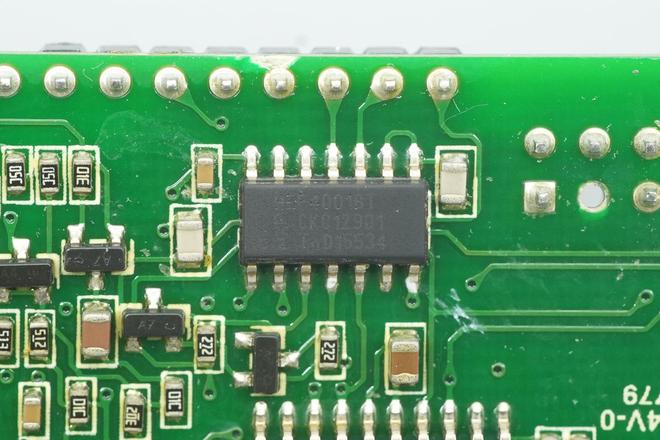

或非门来自安世，型号HEF4001B，是一颗四路2输入或非门，采用SO14封装。

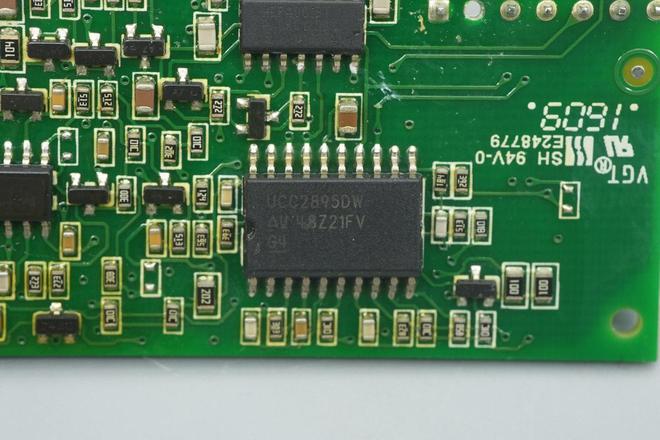

移相全桥控制器来自德州仪器，型号UCC2895，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制，工作频率高达1MHz，采用SOIC20封装，支持-40~85℃工作温度。
运放来自德州仪器，型号OPA177，为低噪声双极运算放大器，采用SOIC8封装。
运放来自德州仪器，丝印2142I，型号TLE2142，为低噪声高速精确运算放大器，采用SOIC8封装。

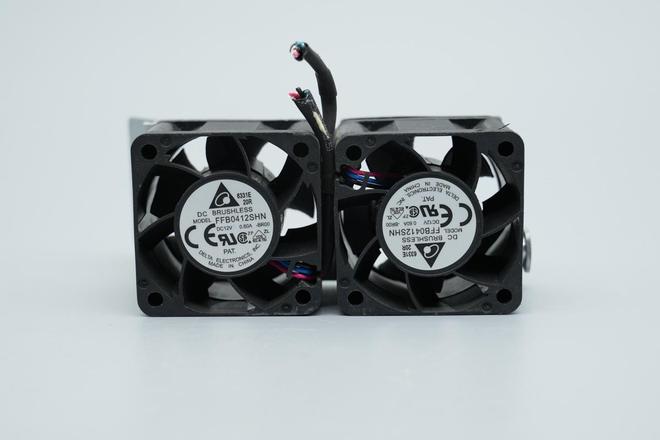

散热风扇来自台达，型号FFB0412SHN，规格为12V0.6A，中国制造。
华为2200W交流电源模块型号为PAC-2200WF，电源支持100-240V输入电压，额定输出功率为2200W。电源额定输出电压为53.5V，额定输出电流42A，由核达中远通代工。电源内置散热风扇，从外侧交流输入端吸入空气，从内侧直流输出端吹出散热。

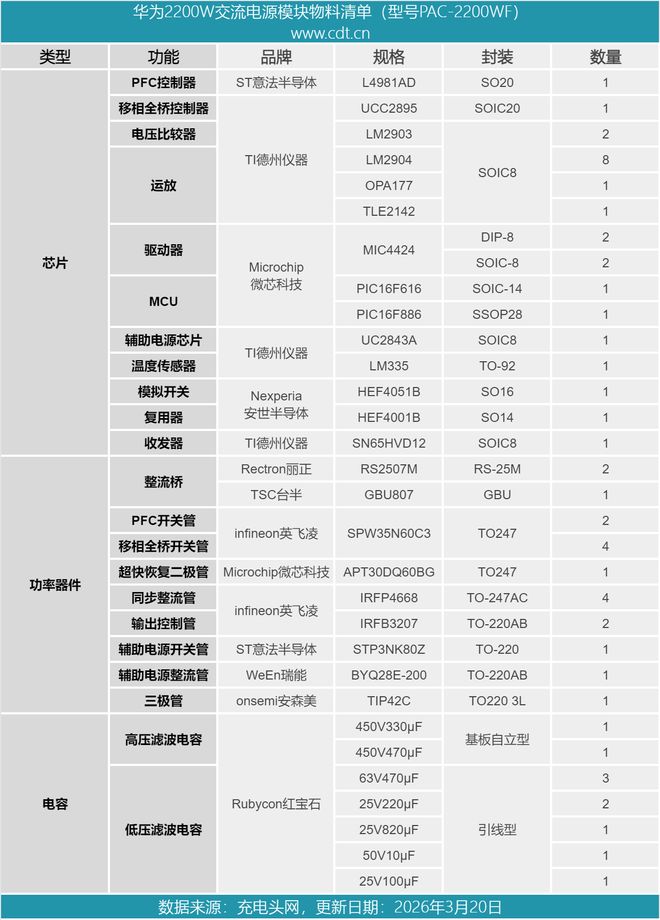

充电头网通过拆解了解到，华为这款电源采用PFC+移相全桥+同步整流架构，使用意法半导体L4981AD PFC控制器和德州仪器UCC2895移相全桥控制器。PFC开关管和移相全桥开关管均为英飞凌SPW35N60C3，PFC整流管采用微芯科技APT30DQ60BG。
同步整流管采用英飞凌IRFP4668，通过微芯科技MIC4424进行驱动。使用微芯科技PIC16F616和PIC16F686两颗MCU用于功能控制，全部采用日系红宝石电容滤波。电源内部元件打胶加固，整体做工扎实，用料可靠。
